ВЫКЛЮЧАТЕЛЬ NS800 L 4P+MICR2.0A В СБОРЕ - 33501

Артикул: 33501
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Логическая селективность zsi
с
Исполнение монтажа
стационарный
Вес нетто
18 кг
Степень ударостойкости ik
IK07 в соответствии с EN 50102
Тип продукта
выключатель
Межполюсный шаг
70 мм
Уставка тока мгновенного срабатывания
1,5...10 x Ir
Краткое название устройства
Compact NS800L
Температура окружающей среды при хранении
-40-85 °C
Локальная индикация
Индикация аварии: 4 светодиода (красный) перегрузка: 1 светодиод (желтый)
Номинальный ток расцепителя
800-800 А в 50 °C
Уставка тока ir защиты с длительной выдержкой времени
9 регулируемых настроек
[tr] регулируемая уставка времени защиты от перегрузки
12.5-600 с в 1,5 x Ir 0.5-24 с в 6 x Ir 0.7-16.6 с в 7,2 x Ir
Защитные функции блока управления
LI
Вспомогательные контакты
1 Н.О./Н.З.
Технология расцепителя
электронный
Соответствие требованиям по изоляции
да в соответствии с EN/IEC 60947-2
Сертификаты
ASTA ASEFA
[up] номинальное импульсное выдерживаемое напряжение
8 кВ в соответствии с IEC 60947-2
Электрическая износостойкость
2000 циклы в 690 V In 3000 циклы в 690 V In/2 3000 циклы в 440 V In 4000 циклы в 440 V In/2
Степень защиты ip
IP40 в соответствии с МЭК 60529
Рабочая температура окружающей среды
-25-70 °C
Потери мощности
20 Вт
Серия
ComPact NS630b...1600 Compact
Тип измерения
амперметр
Уставка защиты нейтрали
нет защиты (3d) 0,5 x Ir (3d + N/2) 1 x Ir (4d)
Тепловая память
20 mn
Задание длительной задержки срабатывания
9 регулируем. настроек
Диапазон длительных задержек срабатывания
0,4...1 x In
Диапазон уставок мгновенной защиты типа ii
регулируемый
Соединение с нижней стороны
передний
Присоединение с верхней стороны
передний
Наименование расцепителя
Micrologic 2.0 A
Описание защищенных полюсов
4d
Тип дисплея
ЖК дисплей
Тип защиты
защита от перегрузки (с длительной выдержкой времени) мгновенная защита от короткого замыкания
Частота сети
50/60 Гц
[ue] номинальное рабочее напряжение
690 V Переменный ток 50/60 Гц
[ics] номинальная рабочая отключающая способность
100 кА в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 130 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 150 кА в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 150 кА в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Отключающая способность
130 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 150 кА Icu в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 150 кА Icu в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 L 150 кА 415 V Переменный ток
Положение нейтрали
слева
Защита от замыкания на землю
Без
Механическая износостойкость
10000 циклы
Область применения
распределение
[in] номинальный ток
800 А в 50 °C
Рабочая высота
0...2000 м без ухудшения рабочих характеристик 2000 m...5000 m с ухудшением рабочих характеристик
Категория применения
категория А
Тип сети
Переменный ток
Тип управления
тумблер Поворотная рукоятка
Относительная влажность
0-95 %
Описание полюсов
4P
Степень загрязнения
3 в соответствии с МЭК 60947
Стандарты
EN/IEC 60947-2
Код совместимости
NS800
[ui] номинальное напряжение изоляции
800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Монтажная опора
задняя монтажная панель
Наименование продукта
Compact NS
Описание

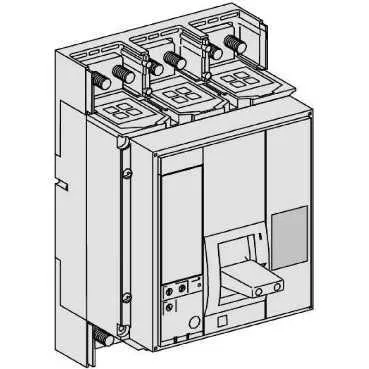

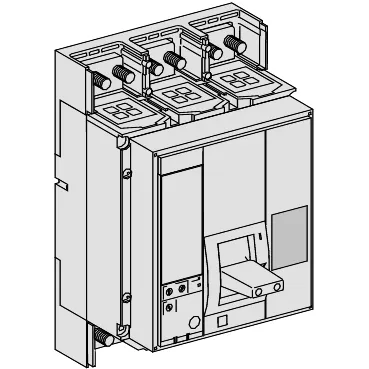

Выключатель-разъединитель Compact NS800L Schneider Electric, 4-полюсный, номинальный ток 800 А, Icu = 150 kA при 380/415 В
- с ручным управлением;с блоком управления Micrologic 2.0A
- исполнение – стационарный
- переднее присоединение
- монтаж - на панели.
Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.
Обеспечивают защиту от перегрузки и короткого замыкания.
