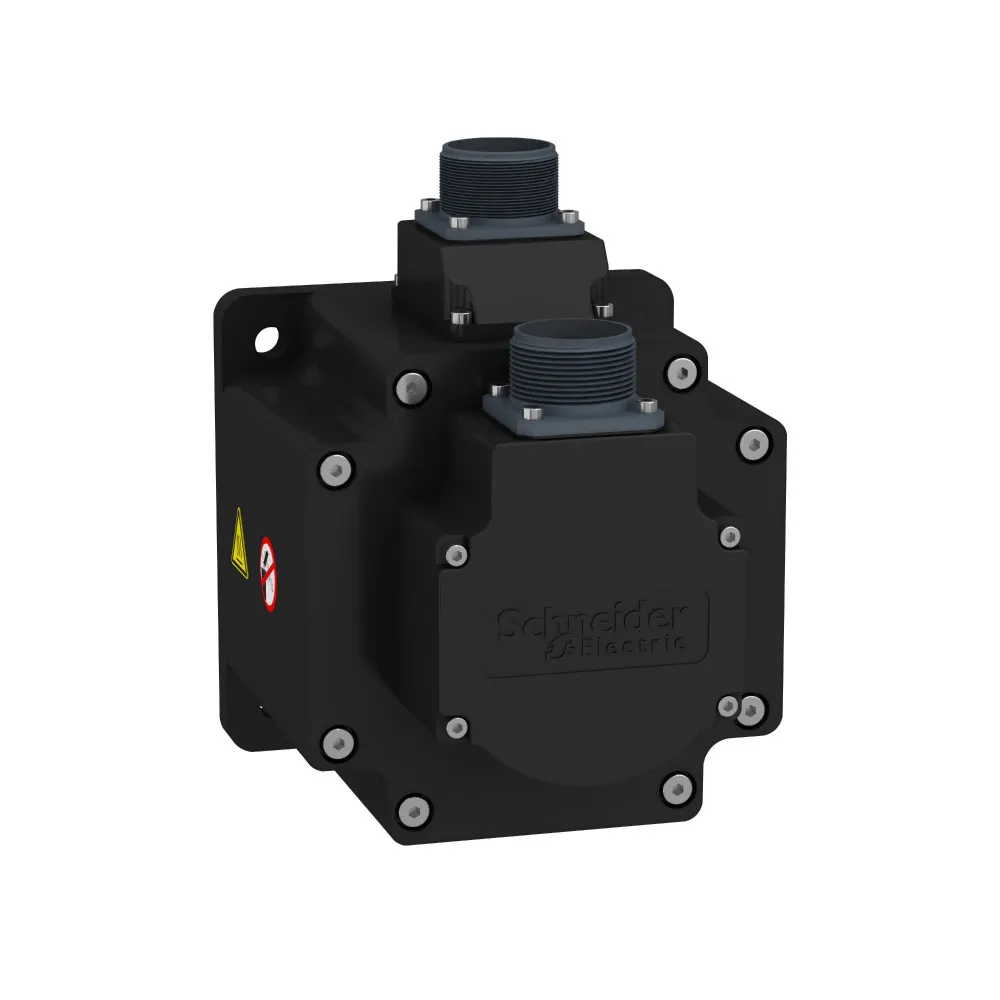

СЕРВОДВИГАТЕЛЬ BCH2MM0813CF6C - BCH2MM0813CF6C
Артикул:
BCH2MM0813CF6C
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Способ монтажа
- азиатский стандартный фланец
- Номинальное напряжение питания
- 220 В
- Вес нетто
- 10.9 кг
- Число фаз
- трехфазный однофазный
- Номинальная скорость
- 1500 об/мин. для LXM26D в 7 А, 220 В, однофазный 1500 об/мин. для LXM26D в 7 А, 220 В, трехфазный 1500 об/мин. для LXM28... в 7 А, 220 В, однофазный 1500 об/мин. для LXM28... в 7 А, 220 В, трехфазный
- Расстояние между буртиком вала и фланцем
- 8 мм
- Максимальная механическая скорость
- 3000 об/мин
- Совместимость серий продукта
- Lexium 28
- Тип продукта
- серводвигатель
- Совместимость продукта
- LXM26D сервопривод двигатель в 0.85 кВт, 220 В, однофазный LXM26D сервопривод двигатель в 0.85 кВт, 220 В, трехфазный LXM28... сервопривод двигатель в 0.85 кВт, 220 В, однофазный LXM28... сервопривод двигатель в 0.85 кВт, 220 В, трехфазный
- Краткое название устройства
- BCH2
- Степень защиты ip
- IP50 IM V3 IP65 IM B5, IM V1
- Рабочая температура окружающей среды
- 0-40 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Номинальный вращательный момент
- 5.39 Н-м для LXM26D в 7 А, 220 В, однофазный 5.39 Н-м для LXM26D в 7 А, 220 В, трехфазный 5.39 Н-м для LXM28... в 7 А, 220 В, однофазный 5.39 Н-м для LXM28... в 7 А, 220 В, трехфазный
- Тормоз
- с
- Коэффициент падения напряжения двигателя
- 1
- Temperature magnet rt
- 20 °C
- Temperature magnet hot
- 100 °C
- Temperature copper hot
- 135 °C
- Коэффициент насыщения 3
- 1.58151428E-19
- Коэффициент насыщения 2
- -0.0078140960163432
- Коэффициент насыщения 1
- -3.8243890773E-18
- Коэффициент 1_6
- 3.2E-34 Н·м/об/мин6
- Коэффициент 1_5
- -7.8919E-30 Н·м/об/мин5
- Коэффициент 1_4
- 7.11E-26 Н·м/об/мин4
- Долговременная мощность
- 850 Вт
- Номинальная выходная мощность
- 850 Вт для LXM26D в 7 А, 220 В, однофазный 850 Вт для LXM26D в 7 А, 220 В, трехфазный 850 Вт для LXM28... в 7 А, 220 В, однофазный 850 Вт для LXM28... в 7 А, 220 В, трехфазный
- Коэффициент 2_1
- 8.75000000000026E-6 Н·м/об/мин
- Коэффициент 2_0
- 0 Н-м
- Коэффициент 1_3
- -2.965143E-22 Н·м/об/мин³
- Коэффициент 1_2
- 5.62440546E-19 Н·м/об/мин²
- Коэффициент 1_1
- -1.87500000003E-5 Н·м/об/мин
- Определение параметров
- BCH2
- Непрерывный крутящий момент
- 5.39 Н-м для LXM26D в 7 А, 220 В, однофазный 5.39 Н-м для LXM26D в 7 А, 220 В, трехфазный 5.39 Н-м для LXM28... в 7 А, 220 В, однофазный 5.39 Н-м для LXM28... в 7 А, 220 В, трехфазный
- Пиковый пусковой момент
- 13.8 Н-м для LXM26D в 7 А, 220 В, однофазный 13.8 Н-м для LXM26D в 7 А, 220 В, трехфазный 13.8 Н-м для LXM28... в 7 А, 220 В, однофазный 13.8 Н-м для LXM28... в 7 А, 220 В, трехфазный
- Конец вала
- с шпоночным пазом
- Диаметр окружности монтажных отверстий
- 145 мм
- Диаметр монтажных отверстий
- 9.2 мм
- Количество монтажных отверстий
- 4
- Глубина центрирующего кольца
- 8 мм
- Диаметр центрирующего кольца
- 110 мм
- Мощность втягивания тормоза
- 19.7 Вт
- Максимальная осевая сила fa
- 200 N
- Максимальная радиальная сила fr
- 670 Н в 1500 об/мин
- Постоянная времени статора
- 13.24 мс в 20 °C
- Индуктивность статора
- 4.5 мГн в 20 °C
- Активное сопротивление статора
- 0.34 Ом в 20 °C
- Инерция ротора
- 14.1 кг·см²
- Константа противо-эдс
- 58 В на 1000 об/мин в 20 °C
- Постоянный момент
- 0.96 Н·м/А в 20 °C
- Кол-во выхлопных труб двигателя:
- 4
- Размер фланца двигателя
- 130 мм
- Пусковой момент при заторможенном роторе
- 9.6 Н-м встроенный
- Тип обратной связи
- 20 бит однообортный датчик
- Ширина ключа
- 8 мм
- Длина вала
- 55 мм
- Диаметр вала
- 22 мм
- Макс. ток irms
- 14.96 А для LXM28... в 0.85 кВт, 220 В
- Длительный ток при заторможенном роторе
- 5.62 А
- Число фаз сети
- 1
- Тип охлаждения
- естественная конвекция
- Электрическое соединение
- разъем MIL
- Максимальный постоянный ток
- 6.29 А
- Серия SE
- Устаревшее оборудование Индастри
Описание
Серводвигатель BCH2MM0813CF6C. совместимость серий продукта: Lexium 28
- тип устройства или его аксессуаров: серводвигатель
- краткое название устройства: BCH2.
- тип устройства или его аксессуаров: серводвигатель
- краткое название устройства: BCH2.
