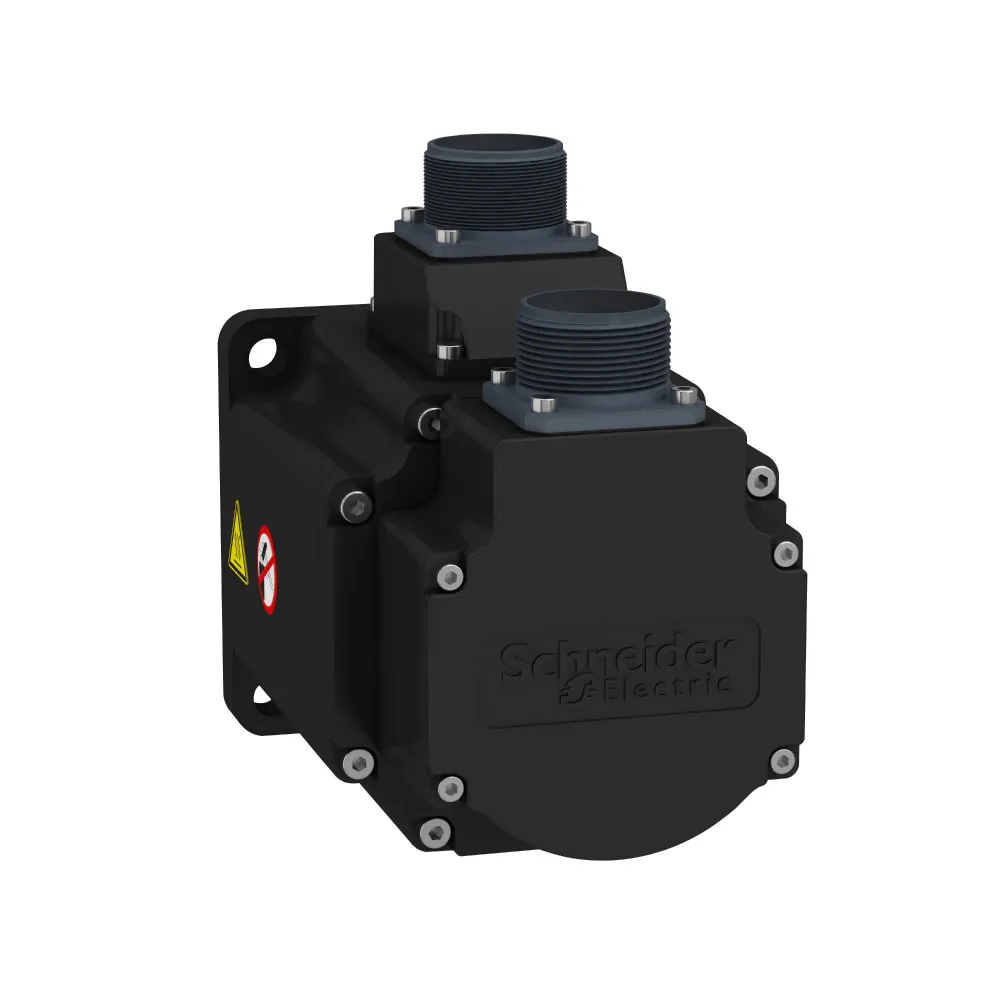

СЕРВОДВИГАТЕЛЬ BCH2LH2033CF6C - BCH2LH2033CF6C

Артикул: BCH2LH2033CF6C
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Номинальное напряжение питания
220 В
Вес нетто
7.2 кг
Число фаз
трехфазный
Номинальная скорость
3000 об/мин. для LXM26D в 12 А, 220 В, трехфазный 3000 об/мин. для LXM28... в 12 А, 220 В, трехфазный
Расстояние между буртиком вала и фланцем
7 мм
Максимальная механическая скорость
5000 об/мин
Совместимость серий продукта
Lexium 28
Тип продукта
серводвигатель
Совместимость продукта
LXM26D сервопривод двигатель в 2 кВт, 220 В, трехфазный LXM28... сервопривод двигатель в 2 кВт, 220 В, трехфазный
Краткое название устройства
BCH2
Степень защиты ip
IP50 IM V3 IP65 IM B5, IM V1
Рабочая температура окружающей среды
0-40 °C
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Номинальный вращательный момент
6.37 Н-м для LXM26D в 12 А, 220 В, трехфазный 6.37 Н-м для LXM28... в 12 А, 220 В, трехфазный
Тормоз
с
Коэффициент падения напряжения двигателя
1
Temperature magnet rt
20 °C
Temperature magnet hot
100 °C
Temperature copper hot
135 °C
Коэффициент насыщения 3
1.58151428E-19
Коэффициент насыщения 2
-0.0078140960163432
Коэффициент насыщения 1
-3.8243890773E-18
Коэффициент 1_6
3.2E-34 Н·м/об/мин6
Коэффициент 1_5
-7.8919E-30 Н·м/об/мин5
Коэффициент 1_4
7.11E-26 Н·м/об/мин4
Долговременная мощность
2000 Вт
Номинальная выходная мощность
2000 Вт для LXM26D в 12 А, 220 В, трехфазный 2000 Вт для LXM28... в 12 А, 220 В, трехфазный
Коэффициент 2_1
8.75000000000026E-6 Н·м/об/мин
Коэффициент 2_0
0 Н-м
Коэффициент 1_3
-2.965143E-22 Н·м/об/мин³
Коэффициент 1_2
5.62440546E-19 Н·м/об/мин²
Коэффициент 1_1
-1.87500000003E-5 Н·м/об/мин
Определение параметров
BCH2
Непрерывный крутящий момент
6.37 Н-м для LXM26D в 12 А, 220 В, трехфазный 6.37 Н-м для LXM28... в 12 А, 220 В, трехфазный
Пиковый пусковой момент
19.11 Н-м для LXM26D в 12 А, 220 В, трехфазный 19.11 Н-м для LXM28... в 12 А, 220 В, трехфазный
Конец вала
с шпоночным пазом
Диаметр окружности монтажных отверстий
115 мм
Диаметр монтажных отверстий
9.2 мм
Количество монтажных отверстий
4
Глубина центрирующего кольца
7 мм
Диаметр центрирующего кольца
95 мм
Мощность втягивания тормоза
10.4 Вт
Максимальная осевая сила fa
200 N
Максимальная радиальная сила fr
570 N в 3000 об/мин
Постоянная времени статора
7.19 мс в 20 °C
Индуктивность статора
2.59 мГн в 20 °C
Активное сопротивление статора
0.36 Ом в 20 °C
Инерция ротора
4.35 кг·см²
Константа противо-эдс
39 В на 1000 об/мин в 20 °C
Постоянный момент
0.65 Н·м/А в 20 °C
Кол-во выхлопных труб двигателя:
2
Размер фланца двигателя
100 мм
Пусковой момент при заторможенном роторе
6.5 Н-м встроенный
Тип обратной связи
20 бит однообортный датчик
Ширина ключа
8 мм
Длина вала
45 мм
Диаметр вала
22 мм
Макс. ток irms
32.3 А для LXM26D в 2 кВт, 220 В 32.3 А для LXM28... в 2 кВт, 220 В
Длительный ток при заторможенном роторе
9.87 А
Число фаз сети
3
Тип охлаждения
естественная конвекция
Электрическое соединение
разъем MIL
Максимальный постоянный ток
10.27 А
Монтажная опора
азиатский стандартный фланец
Серия SE
Servomotors BCH2
Описание

Серводвигатель BCH2LH2033CF6C. совместимость серий продукта: Lexium 28
- тип устройства или его аксессуаров: серводвигатель
- краткое название устройства: BCH2.
