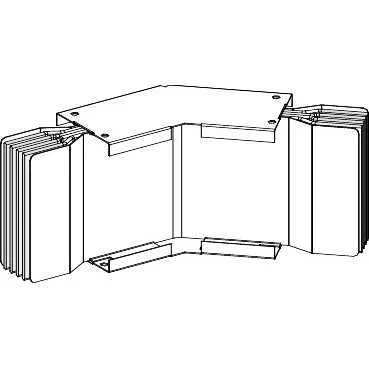

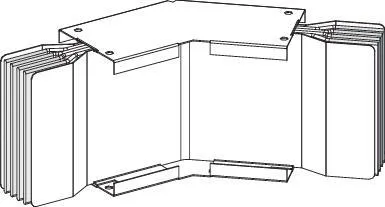

СЕКЦИЯ УГЛОВАЯ ГОРИЗОНТАЛЬНАЯ №1 - KTA1000LP5C1
Артикул:
KTA1000LP5C1
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Заземляющий контур
- усиленный контур
- [ie] номинальный рабочий ток
- 1000 А в 35 °C
- Излучаемое магнитное поле
- 0.5 µT
- Предел теплового напряжения
- 2500 А²·с
- [ipk] допустимый пиковый ток
- 110 кА
- Суммарный коэффициент нелинейных искажений тока на входе
- 0-15 % 1000 А 15-33 % 1250 А 33-100 % 1600 А
- Описание шинопровода
- стандарт
- [icw] ток термической стойкости
- 50 кА
- Исполнение
- стандартное исполнение
- Размер
- стандартная длина
- Maximum voltage drop
- Тип продукта
- угловая секция
- Тип смены направления
- направление 1 : плашмя к вправо
- Краткое название устройства
- KTA
- Серия продукта
- Canalis
- Степень защиты ik
- IK08 в соответствии с IEC 62262
- Степень защиты ip
- IP55 в соответствии с IEC 60529
- Рабочая температура окружающей среды
- 0-35 °C (100 % от In) 35-40 °C (97% от In) 40-45 °C (93 % от In) 45-50 °C (90 % от In) 50-55 °C (86 % от In)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Поставляемое оборудование
- соединительный блок секция кабельного канала
- Серия
- Canalis
- Линейная нагрузка
- 16 кг/м
- Материал контактов
- медь
- Рабочий угол
- 91-179 °
- Полярность шинопровода
- 3L + N + PE
- Линейное сопротивление
- L: R1 35 °C= 0.069 mΩ/m при Inc и 50 Гц L – PE: Rb1 35 °C= 0.535 mΩ/m при Inc методом полного сопротивления L – L: Xb 35 °C= 0.029 mΩ/m при Inc и 50 Гц методом полного сопротивления L – PE: Xb 35 °C= 0.329 mΩ/m при Inc и 50 Гц методом полного сопротивления L – N: R0 20 °C= 0.248 mΩ/m метод симметричных составляющих L – N: X0 20 °C= 0.103 mΩ/m метод симметричных составляющих L – N: Z0 20 °C= 0.269 mΩ/m метод симметричных составляющих L – N: Rb0 20 °C= 0.115 mΩ/m метод полного сопротивления L – N: Rb1 35 °C= 0.14 mΩ/m при Inc методом полного сопротивления L – N: Xb 35 °C= 0.047 mΩ/m при Inc и 50 Гц методом полного сопротивления L: R20 20 °C= 0.057 mΩ/m L: X1 35 °C= 0.016 mΩ/m при Inc и 50 Гц PE: 20 °C= 0.178 mΩ/m L: Z1 35 °C= 0.071 mΩ/m при Inc и 50 Гц L – PE: R0 20 °C= 0.676 mΩ/m метод симметричных составляющих L – PE: X0 20 °C= 0.586 mΩ/m метод симметричных составляющих L – PE: Z0 20 °C= 0.895 mΩ/m метод симметричных составляющих L – L: Rb0 20 °C= 0.115 mΩ/m метод полного сопротивления L – PE: Rb0 20 °C= 0.44 mΩ/m метод полного сопротивления L – L: Rb1 35 °C= 0.14 mΩ/m при Inc методом полного сопротивления
- Материал корпуса
- полиэфирная пленка
- Положение нейтрали
- справа
- Область применения
- смена направления
- Частота сети
- 50/60 Гц
- Материал
- алюминий
- Стандарты
- МЭК 61439-1 МЭК 61439-6
- Цвет
- белый (RAL 9001)
- [ui] номинальное напряжение изоляции
- 1000 В
- [ue] номинальное рабочее напряжение
- 1000 V
- Наименование продукта
- KT
- Серия SE
- Шинопроводы большой мощности
