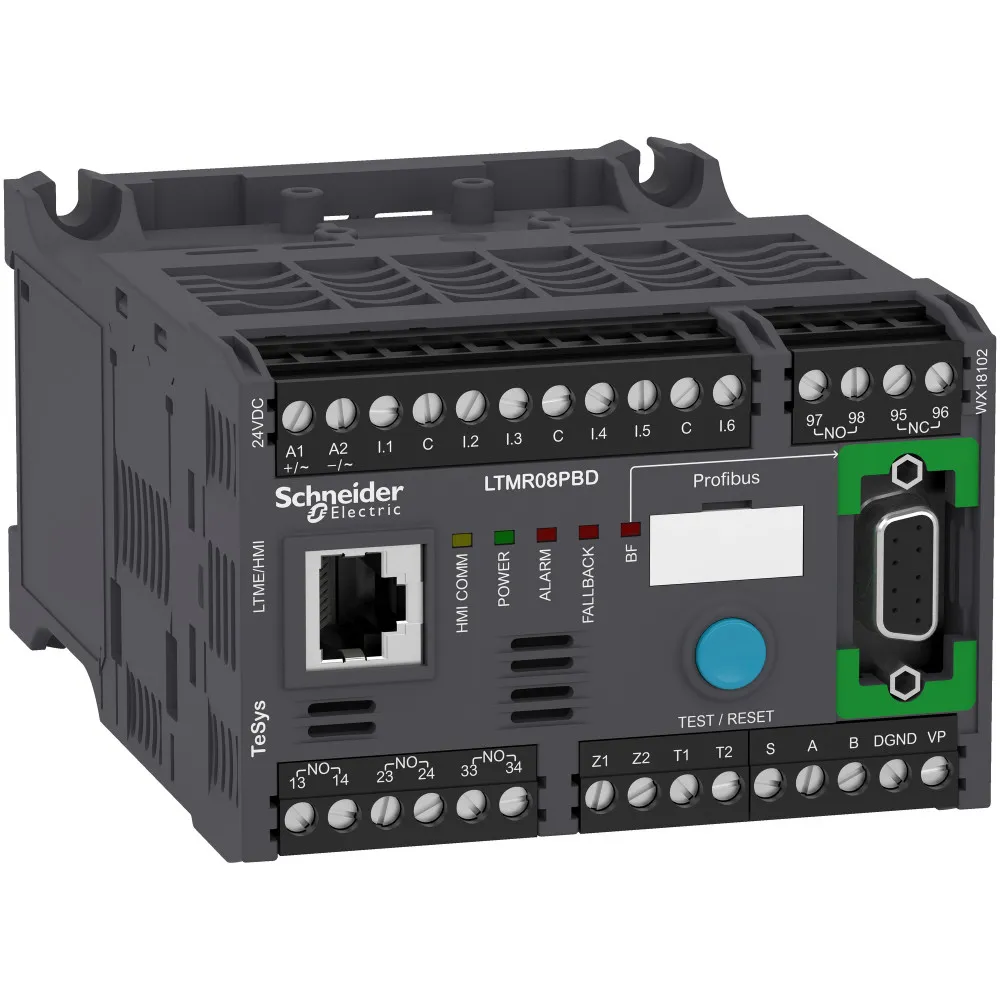

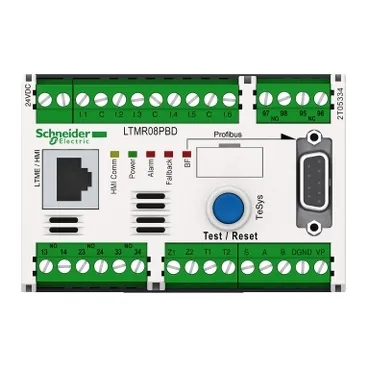

РЕЛ.TESYS TPROFIBUS 0.4-8A 24VDC - LTMR08PBD
Артикул:
LTMR08PBD
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип сети и машинной диагностики
- запись команд управления двигателем счетчик часов времени работы данные об истории запись неисправностей пусковой ток и время фазная неисправность и счетчики замыканий на землю оставшееся время работы до отключения по перегрузке время ожидания после отключения перенапряжения контекстная информация запись собитий
- Максимальная частота коммутации
- 1800 цикл/ч
- Current state 0 guaranteed
- дискретный вход: < 5 В и
- Current state 1 guaranteed
- дискретный вход: < 15 V и 2...15 mA для 15 ms
- [us] номинальное напряжение сети
- 24 В постоянный ток
- Тип продукта
- контроллер электродвигателя
- Краткое название устройства
- LTMR
- Температура окружающей среды при хранении
- -40-80 °C
- Механическая стойкость
- вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6 удары половина ускорения синусоидальной волны: 15 g (ном.) в течение 11 мс в соответствии с EN/IEC 60068-2-27
- Сертификаты
- ATEX GL LROS (Lloyds register of shipping) CSA UL C-Tick CCC DNV RINA ABS KERI EAC BV NOM RMRoS
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0.8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1 0.8 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1
- Степень защиты ip
- IP20
- Соединения – клеммы
- цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
- Рабочая температура окружающей среды
- -20-60 °C
- Директива ec rohs
- Соответствует
- Профиль кругооборота
- ENVEOLI100411EN_V2
- Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Статус устойчивого продукта
- Грин Премиум продукция
- Экологическая отчетнсть
- ENVPEP060308EN_V2
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Серия
- TeSys
- Ток измерения
- 0.4-8 А
- Допустимая мощность
- 480 VA (AC-15), Ie = 2 А, 500000 циклы (выход) 30 W (DC-13), Ie = 1.25 А, 500000 циклы (выход)
- Ток нагрузки
- 5 А в 250 V переменный ток для логический выход 5 А в 30 V постоянный ток для логический выход
- Номер логического входа
- 6
- Тип измерения
- короткое замыкание на землю средний ток дисбаланс тока фазный ток I1, I2, I3 RMS температура
- Точность измерения
- 5...15 % измерение тока замыкания на землю встроенным ТТ (для тока > 0,1 A) 1 % напряжение (100...830 V) 3 % коэффициент мощности (cos φ > 0,6) 5 % измерение тока замыкания на землю внешним ТТ (< 5 % или 0,01 A) +/- 30 мин./год встроенные часы 0.02 температуре 1 % ток 5 % активная и реактивная мощность
- Защитное исполнение
- 12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
- Тип защиты
- тепловая защита колебание нагрузки изменение коэффициента мощности обрыв фазы перезагрузка защита от включения с обратной полярностью перегрузка (долгое время) защита от утечки тока зафиксированный ротор защита от тепловой перегрузки фазный дисбаланс
- Макс. рабочая частота
- 2 Hz
- Веб-сервисы
- Web-сервер
- Соответствующий номинал предохранителя
- 4 А gG для выход 0.5 А gG для цепь управления
- Протокол порта обмена данными
- Profibus DP
- Пределы напряжения питания
- 20.4-26.24 В постоянный ток
- Тип шины
- Profibus DP полярн. 2-проводн. RS485 интерфейс, обращаться к 1...125, скорость передачи 9,6 Кбит/с...12 Mбит/с, SUB-D 9 с 2 экранированных витых пары, тип А Profibus DP полярн. 2-проводн. RS485 интерфейс, обращаться к 1...125, скорость передачи 9,6 Кбит/с...12 Mбит/с, клеммный блок с 2 экранированных витых пары, тип А
- Потребляемый ток
- 56...127 mA
- Выдерживаемое короткое замыкание
- 100 кА в соответствии с EN/IEC 60947-4-1
- Тип контактов
- 1 Н.О. + 1 Н.З. аварийный сигнал 3 Н.О.
- Электромагнитная совместимость
- электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5 излучаемые РЧ поля, 3 (10 V/m) в соответствии с EN/IEC 61000-4-3 тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4 тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4 испытание на стойкость к провалам и кратковременным исчезновениям напряжения (70 %, 500 мс) в соответствии с EN/IEC 61000-4-11 наведенные РЧ помехи (10 V) в соответствии с EN/IEC 61000-4-6 импульсные помехи (0,5 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5
- Входной ток
- 7 мА
- Область применения
- Контроль и мониторинг оборудования
- Рабочая высота
- Шаг соединения
- 5.08 мм
- Категория перенапряжения
- III
- Момент затяжки
- цепь управления: 0.5-0.6 Н-м плоский отвертка 3 мм
- Огнестойкость
- 650 °C в соответствии с EN/IEC 60695-2-12 960 °C в соответствии с UL 94
- Степень загрязнения
- 3
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Стандарты
- IACS E10 EN 60947-4-1 IEC 60947-4-1 UL 508 CSA C22.2 № 14
- Код совместимости
- LTMR
- [ui] номинальное напряжение изоляции
- 690 В в соответствии с EN/IEC 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
- Наименование продукта
- TeSys T
- Серия SE
- TeSys
Описание
Реле Tesys tProfibus 0,4-8А 24Вdc. диапазон: TeSys - наименование изделия: TeSys T - краткое название устройства: LTMR - тип устройства или его аксессуаров: контроллер электродвигателя - область применения: Контроль и мониторинг оборудования - ток измерения: 0.4…8 A - протокол порта обмена данными: Profibus DP - тип шины: Profibus DP полярн. 2-проводн. RS485 интерфейс, обращаться к 1…125, скорость передачи 9,6 Кбит/с…12 Mбит/с, клеммный блок с 2 экранированных витых пары, тип А, Profibus DP полярн. 2-проводн. RS485 интерфейс, обращаться к 1…125, скорость передачи 9,6 Кбит/с…12 Mбит/с, SUB-D 9 с 2 экранированных витых пары, тип А. Преимущества: TeSys T – усовершенствованная система защиты и управления электродвигателем. Система TeSys T способна предотвратить любую неисправность электродвигателя. Благодаря возможности своевременного прогнозирования аварийных ситуаций, связанных с работой электродвигателя, система TeSys T предотвращает внезапную остановку технологических процессов. К числу несомненных преимуществ использования TeSys T относятся:, возможность уменьшения количества устройств и экономии места в шкафу;, сокращение времени на ввод в эксплуатацию и расходов на складское хранение;, повышенный коэффициент готовности оборудования;, снижение вероятности возникновения аварийных ситуаций благодаря своевременному предоставлению информации о критическом состоянии;, сокращение времени простоя благодаря автономному режиму работы;, простая интеграция в системы автоматизации.... применения: Система TeSys T полностью адаптирована к применению в промышленных установках в следующих отраслях:, Нефтегазовая отрасль, Горнодобывающая отрасль, Водоочистные сооружения, Металлургия, Целлюлозно-бумажная отрасль, ФармацевтикаИнтеграция в интеллектуальные станции управления электродвигателями для установок следующего типа:, Насосные системы, системы вентиляции и фильтрования, Компрессоры, смесители, дробилки, конвейерные системы..
