РЕЛ.TESYS TMODBUS 0.4-8A 115-230VAC - LTMR08MFM

Артикул: LTMR08MFM
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Тип сети и машинной диагностики
запись собитий запись неисправностей время ожидания после отключения перенапряжения счетчик часов времени работы фазная неисправность и счетчики замыканий на землю контекстная информация пусковой ток и время запись команд управления двигателем оставшееся время работы до отключения по перегрузке данные об истории
Максимальная частота коммутации
1800 цикл/ч
Current state 0 guaranteed
дискретный вход: 0...40 В и
Current state 1 guaranteed
дискретный вход: 79...264 V и >= 2 mA для 25 ms
[us] номинальное напряжение сети
100...240 В переменный ток 50/60 Гц
Тип продукта
контроллер электродвигателя
Краткое название устройства
LTMR
Температура окружающей среды при хранении
-40-80 °C
Механическая стойкость
вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6 удары половина ускорения синусоидальной волны: 15 g (ном.) в течение 11 мс в соответствии с EN/IEC 60068-2-27
Сертификаты
ABS KERI BV EAC CSA GL C-Tick ATEX UL RMRoS NOM CCC DNV RINA LROS (Lloyds register of shipping)
[up] номинальное импульсное выдерживаемое напряжение
4 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0.8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1
Степень защиты ip
IP20
Соединения – клеммы
цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
Рабочая температура окружающей среды
-20-60 °C
Директива ec rohs
Соответствует
Профиль кругооборота
ENVEOLI100411EN_V2
Регламент rohs китая
Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Статус устойчивого продукта
Грин Премиум продукция
Экологическая отчетнсть
ENVPEP060308EN_V2
Не содержит ртути
да
Информация об исключениях по регламенту rohs
да
Серия
TeSys
Ток измерения
0.4-8 А
Допустимая мощность
480 VA (AC-15), Ie = 2 А, 500000 циклы (выход) 30 W (DC-13), Ie = 1.25 А, 500000 циклы (выход)
Ток нагрузки
5 А в 250 V переменный ток для логический выход 5 А в 30 V постоянный ток для логический выход
Номер логического входа
6
Тип измерения
средний ток температура короткое замыкание на землю дисбаланс тока фазный ток I1, I2, I3 RMS
Точность измерения
5...15 % измерение тока замыкания на землю встроенным ТТ (для тока > 0,1 A) 1 % напряжение (100...830 V) 3 % коэффициент мощности (cos φ > 0,6) 5 % измерение тока замыкания на землю внешним ТТ (< 5 % или 0,01 A) +/- 30 мин./год встроенные часы 0.02 температуре 1 % ток 5 % активная и реактивная мощность
Защитное исполнение
12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
Тип защиты
защита от включения с обратной полярностью зафиксированный ротор защита от утечки тока защита от тепловой перегрузки обрыв фазы перезагрузка тепловая защита изменение коэффициента мощности колебание нагрузки фазный дисбаланс перегрузка (долгое время)
Макс. рабочая частота
2 Hz
Веб-сервисы
Web-сервер
Соответствующий номинал предохранителя
4 А gG для выход 0.5 А gG для цепь управления
Протокол порта обмена данными
Modbus
Пределы напряжения питания
93.5-264 В переменный ток
Тип шины
Modbus 2-проводн. RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, RJ45 с 2 экранированных витых пары Modbus 2-проводн. RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, клеммный блок с 2 экранированных витых пары
Потребляемый ток
8...62.8 mA
Выдерживаемое короткое замыкание
100 кА в соответствии с EN/IEC 60947-4-1
Тип контактов
1 Н.О. + 1 Н.З. аварийный сигнал 3 Н.О.
Электромагнитная совместимость
электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 излучаемые РЧ поля, 3 (10 V/m) в соответствии с EN/IEC 61000-4-3 тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4 тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4 испытание на стойкость к провалам и кратковременным исчезновениям напряжения (70 %, 500 мс) в соответствии с EN/IEC 61000-4-11 наведенные РЧ помехи (10 V) в соответствии с EN/IEC 61000-4-6 импульсные помехи (0,5 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5
Входной ток
3.1 мА в 100 V 7.5 мА в 240 V
Область применения
Контроль и мониторинг оборудования
Рабочая высота
Шаг соединения
5.08 мм
Категория перенапряжения
III
Момент затяжки
цепь управления: 0.5-0.6 Н-м плоский отвертка 3 мм
Огнестойкость
650 °C в соответствии с EN/IEC 60695-2-12 960 °C в соответствии с UL 94
Степень загрязнения
3
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Стандарты
IACS E10 IEC 60947-4-1 UL 508 EN 60947-4-1 CSA C22.2 № 14
Код совместимости
LTMR
[ui] номинальное напряжение изоляции
690 В в соответствии с EN/IEC 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
Наименование продукта
TeSys T
Серия SE
Оборуд. для распредел. электроэнергии ШЭ
Описание

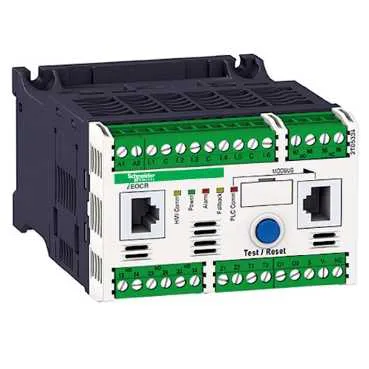

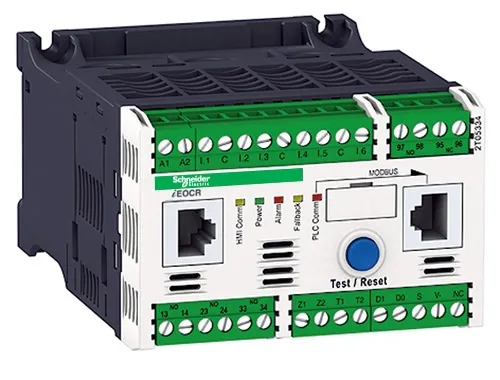

Многофункциональное устройство управления и защиты серии TeSys T Schneider Electric; тип шины - Modbus; присоединение – RJ45/клеммный блок; диапазон измерения тока – (0.4…8) А; напряжение управления – 100…240 В пер.тока; потребляемый ток - (8…62,8)мА; монтаж - на DIN-рейку; размеры (ШхВхГ) - 91х61х122,5 мм. TeSys T - система управления электродвигателями, обеспечивающая защиту, измерения параметров и управление 1- и 3-фазными электродвигателями переменного тока до 810 А.
Галерея
