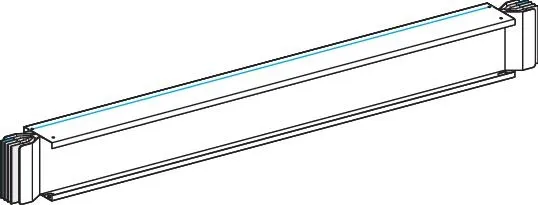

ПРЯМАЯ СЕКЦИЯ 4М - KTC1350ET740
Артикул:
KTC1350ET740
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [icw] номинальный кратковременно выдерживаемый ток
- 65 кА
- Исполнение монтажа
- посредством крючков
- Вес нетто
- 132 кг
- Степень ударостойкости ik
- IK08 в соответствии с МЭК 62262
- Количество отводных розеток
- 0
- Описание шинопровода
- транспортная секция
- Поставляемое оборудование
- секция кабельного канала соединительный блок
- Заземляющий контур
- усиленный контур
- Излучаемое магнитное поле
- 0.5 µT
- Предел теплового напряжения
- 4225 А²·с
- [ipk] допустимый пиковый ток
- 143 кА
- Суммарный коэффициент нелинейных искажений тока на входе
- 15-33 % 1000 А 0-15 % 1350 А
- Исполнение
- усиленное исполнение
- Размер
- стандартная длина
- Maximum voltage drop
- Тип продукта
- шинопровод
- Направление установки
- горизонтальная ориентация вертикальная ориентация
- Краткое название устройства
- KTC
- [ie] номинальный рабочий ток
- 1350 А в 35 °C
- Степень защиты ip
- IP55 в соответствии с МЭК 60529
- Рабочая температура окружающей среды
- 0-35 °C (100 % от In) 35-40 °C (95 % от In) 40-45 °C (90 % от In) 45-50 °C (84 % от In) 50-55 °C (79 % от In)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- Canalis Canalis
- Материал контактов
- медь
- Полярность шинопровода
- 3L + N + PE
- Линейное сопротивление
- L: X1 35 °C= 0.016 mΩ/m при Inc и 50 Гц L – N: Rb0 20 °C= 0.059 mΩ/m метод полного сопротивления L: R1 35 °C= 0.035 mΩ/m при Inc и 50 Гц L: Z1 35 °C= 0.039 mΩ/m при Inc и 50 Гц L – N: R0 20 °C= 0.134 mΩ/m метод симметричных составляющих L – N: X0 20 °C= 0.061 mΩ/m метод симметричных составляющих L – N: Z0 20 °C= 0.148 mΩ/m метод симметричных составляющих L – PE: R0 20 °C= 0.157 mΩ/m метод симметричных составляющих L – PE: X0 20 °C= 0.051 mΩ/m метод симметричных составляющих L – PE: Z0 20 °C= 0.164 mΩ/m метод симметричных составляющих L – L: Rb0 20 °C= 0.058 mΩ/m метод полного сопротивления L – PE: Rb0 20 °C= 0.077 mΩ/m метод полного сопротивления L – L: Rb1 35 °C= 0.071 mΩ/m при Inc методом полного сопротивления L – N: Rb1 35 °C= 0.072 mΩ/m при Inc методом полного сопротивления L – PE: Rb1 35 °C= 0.094 mΩ/m при Inc методом полного сопротивления L – L: Xb 35 °C= 0.02 mΩ/m при Inc и 50 Гц методом полного сопротивления L – N: Xb 35 °C= 0.032 mΩ/m при Inc и 50 Гц методом полного сопротивления L – PE: Xb 35 °C= 0.04 mΩ/m при Inc и 50 Гц методом полного сопротивления PE: 20 °C= 0.039 mΩ/m L: R20 20 °C= 0.029 mΩ/m
- Материал
- медь
- Стандарты
- МЭК 61439-6 МЭК 61439-1
- Материал корпуса
- полиэфирная пленка
- Положение нейтрали
- справа
- Область применения
- транспортная секция
- Частота сети
- 50/60 Гц
- Цвет
- белый (RAL 9001)
- [ui] номинальное напряжение изоляции
- 1000 В
- [ue] номинальное рабочее напряжение
- 1000 V
- Монтажная опора
- Консоль подвесной монтаж
- Наименование продукта
- KT
- Серия SE
- Шинопроводы большой мощности
