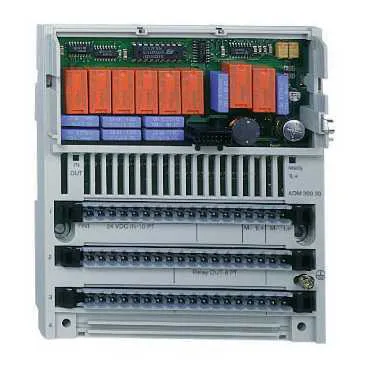

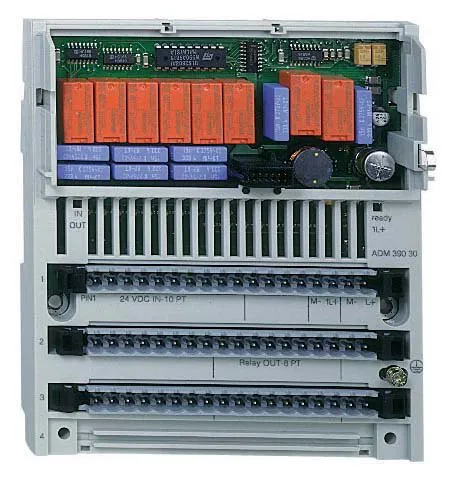

MOMENTUM ДИСКРЕТН., 16 ВХ. / 8 ВЫХ. - 170ADM37010
Артикул:
170ADM37010
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Текущее состояние 0 гарантировано
- Вес нетто
- 0.22 кг
- Тип аварии
- короткое замыкание на выходе перегрузка на выходе
- Current state 1 guaranteed
- >= 2.5 mA
- Maximum leakage current
- 1 мА в 24 В (выходная цепь)
- Тип продукта
- базовый блок полупроводниковых входов/выходов пост. тока
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Высота над уровнем моря
- Сертификаты
- UL CSA
- Рабочая температура окружающей среды
- 0-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- < 0,1 мс из состояния "0" в состояние "1" на выходе < 0,1 мс из сост. 1 в сост. 0 на выходе 2,2 мс из сост. 0 в сост. 1 на входе 3,3 мс из сост. 1 в сост. 0 на входе
- Развязка между каналами и шиной
- 500 В перем. тока
- Защитное исполнение
- TC
- Серия
- платформа автоматизации Modicon Momentum
- Описание зажимов плк n°2
- (5)OUT_DIS#5 (1)OUT_DIS#1 (2)OUT_DIS#2 (4)OUT_DIS#4 (6)OUT_DIS#6 (8)OUT_DIS#8 (7)OUT_DIS#7 (3)OUT_DIS#3 (1L+)PW_POS (2L+)PW_POS TB_1
- Описание зажимов плк n°1
- (11)IN_DIS#11 (M-)PW_NEG (L+)PW_POS (7)IN_DIS#7 (15)IN_DIS#15 (16)IN_DIS#16 (1)IN_DIS#1 (4)IN_DIS#4 (6)IN_DIS#6 (14)IN_DIS#14 (13)IN_DIS#13 (5)IN_DIS#5 TB (12)IN_DIS#12 (10)IN_DIS#10 (8)IN_DIS#8 (2)IN_DIS#2 (3)IN_DIS#3 (9)IN_DIS#9
- Входное сопротивление
- 4 кОм
- Выходной пиковый ток
- 2.8 А
- Рассеиваемая мощность
- 6,5 Вт
- Ток дискретного выхода
- 16 А на модуль 2 А на точку 8 А на группу
- Логика дискретного выхода
- положительный
- Напряжение дискретного входа
- 24 V пост. Тока
- Стойкость к электромагнитным полям
- 10 В/м 80...1000 MHz в соответствии с IEC 801-3
- Напряжение дискретного выхода
- Тип дискретного выхода
- полупроводниковое реле
- Пределы входного напряжения
- - 3...30 V
- Тип дискретных входов
- положительный
- Стойкость к электростатическому разряду
- 4 кВ контакт в соответствии с IEC 801-2 8 кВ на воздухе в соответствии с IEC 801-2
- Предельный уровень коммутации напряжения в состоянии 0
- -3...5 В
- Предельный уровень коммутации напряжения в состоянии 1
- 11...30 В
- Потребляемый ток
- 250 мА в 24 В пост. ток
- Количество дискретных выходов
- 8
- Количество дискретных входов
- 16 в соответствии с МЭК 1131-2 тип 1
- Группа каналов
- 4 группы по 4 входов 2 группы по 4 выходов
- Номинальное напряжение питания [us]
- 24 В пост. ток
- Относительная влажность
- 95-95 % без образования конденсата
- Серия SE
- Промышленные ПЛК Modicon
Описание
Momentum дискретный, 16 вх. / 8 вых. серия продукта: платформа автоматизации Modicon Momentum
- тип устройства или его аксессуаров: базовый блок полупроводниковых входов/выходов пост. тока
- группа каналов: 4 группы по 4 входов, 2 группы по 4 выходов
- тип дискретных входов: положительный
- тип дискретного выхода: полупроводниковое реле
- напряжение дискретного выхода: и lt;= 30 В пост. ток, 24 В пост. ток
- логика дискретного выхода: положительный
- защитное исполнение: TC.
Применения: Промышленность: транспортировка материалов, управление простым оборудованием.
