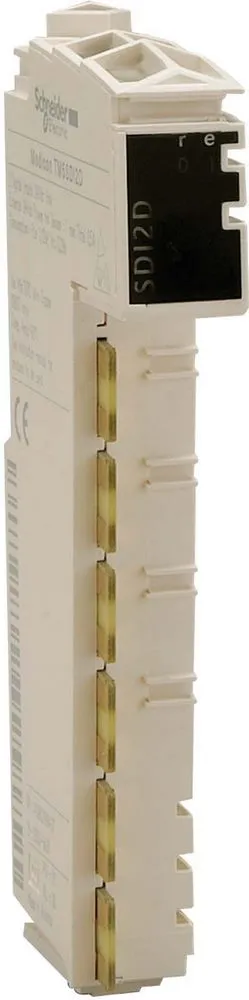

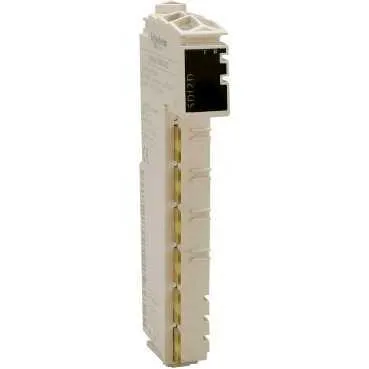

МОДУЛЬ 6ВЫХ 24В= ТР 0.5A 2 ПРОВОД - TM5SDO6T
Артикул:
TM5SDO6T
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Выходной пиковый ток
- <= 12 А
- Рассеиваемая мощность, вт
- <= 1.2 Вт
- Логика дискретного выхода
- Источник
- Изоляция
- Нет изоляции между каналами Изоляция между каналом и шиной ~500 В (действующее значение)
- Тип дискретного выхода
- Транзисторный
- Высота хранения
- 0...3000 м
- Ток на общий выход
- <= 3 А
- Пределы выходного напряжения
- 20,4...28,2 В
- Потребляемый ток датчиков
- 500 мА
- Электрическое соединение
- 2 провода
- Потребляемый ток
- 30 мА 24 V постоянный ток вход/выход 36 мА 5 V постоянный ток шина
- Количество дискретных выходов
- 6
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 1 gn (f = 8.4...150 Гц) DIN рейка 3,5 мм (f = 5...8.4 Гц) DIN рейка
- Ток на канал
- 0.5 А
- Ток утечки
- 5 мкА в выключенном состоянии
- Падение напряжения
- <= 0.3 В при 500мА для выход <= 2 В при 500мА для питание датчика
- Тип защиты
- Защита от короткого замыкания Защита от перегрузки Защита от включения с обратной полярностью
- Время отклика
- <= 300 нс из сост. 1 в сост. 0 для выход <= 300 нс из сост. 0 в сост. 1 для выход
- С маркировкой
- CE
- Электромагнитная совместимость
- Восприимчивость к электромагнитным полям (1 В/м - 2…2.7ГГц) в соответствии с EN/IEC 61000-4-3 Наведенные и излучаемые помехи в соответствии с CISPR 11 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (2 kV - линии питания) в соответствии с EN/IEC 61000-4-4 Испытание стойкости к с электролитическому разряду (4 кВ - при контакте) в соответствии с EN/IEC 61000-4-2 Наведенные РЧ помехи в соответствии с EN/IEC 61000-4-6 Тест на стойкость к импульсному перенапряжению 1,2/50 мкс (0,5 кВ - дифференциальн. режим) в соответствии с EN/IEC 61000-4-5 Испытание стойкости к с электролитическому разряду (8 кВ - в воздухе) в соответствии с EN/IEC 61000-4-2 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (1 кВ - Вх/Вых ) в соответствии с EN/IEC 61000-4-4 Восприимчивость к электромагнитным полям (10 V/m - 80…2000МГц) в соответствии с EN/IEC 61000-4-3 Тест на стойкость к импульсному перенапряжению 1,2/50 мкс (1 кВ - общий режим) в соответствии с EN/IEC 61000-4-5 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (1 кВ - экранированный кабель) в соответствии с EN/IEC 61000-4-4
- Рабочая высота
- 0...2000 м
- Частота коммутации
- <= 500 Hz резистивные нагрузка
- Температура окружающего воздуха при хранении
- -40...70 °C
- Рабочая температура
- -10...60 °C с коэффициент ухудшения характеристик горизонтальная утановка -10...55 °C без коэффициент ухудшения характеристик горизонтальная утановка -10...50 °C вертикальная установка
- Выходное напряжение
- 24 V постоянный ток
- Экологический профиль продукта
- Доступен
- Относительная влажность
- 5...95 % без образования конденсата
- Cтепень защиты ip
- IP20 в соответствии с IEC 61131-2
- Сигнализация
- 1 светодиод зеленый для блок питания 6 светодиодов желтый для состояние выхода 1 светодиод красный для блок питания
- Совместимость продуктов
- Логический контроллер PacDrive LMC Pro PacDrive LMC Eco PacDrive LMC Pro 2 Контроллер перемещений
- Совместимость серий изделий
- Modicon M258 Modicon LMC058 PacDrive LMC motion controller
- Степень загрязнения
- 2 в соответствии с IEC 60664
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует
- Статус предложения
- Продукт не входит в категорию Green Premium
- Сертификация
- ГОСТ Р cULus CSA C-Tick
- Стандарты
- IEC 61131-2 UL 508 CSA C22,2 No 142 CSA C22.2 № 213
- Цвет
- Белый
- Масса продукта
- 0.025 kg
- Тип изделия или компонента
- Модуль дискретного вывода
- Семейство продуктов
- Modicon TM5
- Серия SE
- OEM ПЛК Modicon
