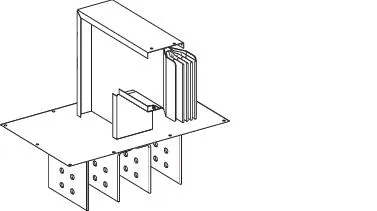

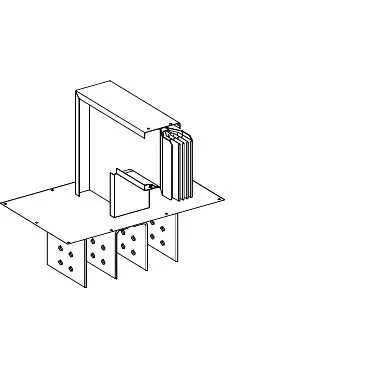

БЛОК ПОДАЧИ ПИТАНИЯ №5 - KTA1600ER35
Артикул:
KTA1600ER35
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Заземляющий контур
- стандартное защитное заземление
- [ie] номинальный рабочий ток
- 1600 А в 35 °C
- Излучаемое магнитное поле
- 0.9 µT
- Предел теплового напряжения
- 4225 А²·с
- [ipk] допустимый пиковый ток
- 143 кА
- Количество отводных розеток
- 0
- Суммарный коэффициент нелинейных искажений тока на входе
- 0-15 % 1600 А 15-33 % 2000 А 33-100 % 2500 А
- [icw] ток термической стойкости
- 65 кА
- Исполнение
- стандартное исполнение
- Размер
- на заказ
- Maximum voltage drop
- Тип продукта
- угловая секция с установкой «на ребро»
- Тип смены направления
- направление 1 : плашмя к горизонтально
- Краткое название устройства
- KTA
- Серия продукта
- Canalis
- Степень защиты ik
- IK08 в соответствии с IEC 62262
- Исполнение выключателя
- винтами
- Степень защиты ip
- IP55 в соответствии с IEC 60529
- Рабочая температура окружающей среды
- 0-35 °C (100 % от In) 35-40 °C (97% от In) 40-45 °C (93 % от In) 45-50 °C (90 % от In) 50-55 °C (86 % от In)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Поставляемое оборудование
- секция кабельного канала
- Серия
- Canalis
- Линейная нагрузка
- 19 кг/м
- Материал контактов
- медь
- Полярность шинопровода
- 3L + PE
- Линейное сопротивление
- L: R1 35 °C= 0.042 mΩ/m при Inc и 50 Гц L – PE: Rb1 35 °C= 0.348 mΩ/m при Inc методом полного сопротивления L – L: Xb 35 °C= 0.019 mΩ/m при Inc и 50 Гц методом полного сопротивления L – PE: Xb 35 °C= 0.212 mΩ/m при Inc и 50 Гц методом полного сопротивления L: R20 20 °C= 0.035 mΩ/m PE: 20 °C= 0.143 mΩ/m L: X1 35 °C= 0.013 mΩ/m при Inc и 50 Гц L: Z1 35 °C= 0.044 mΩ/m при Inc и 50 Гц L – PE: R0 20 °C= 0.49 mΩ/m метод симметричных составляющих L – PE: X0 20 °C= 0.364 mΩ/m метод симметричных составляющих L – PE: Z0 20 °C= 0.61 mΩ/m метод симметричных составляющих L – L: Rb0 20 °C= 0.073 mΩ/m метод полного сопротивления L – PE: Rb0 20 °C= 0.281 mΩ/m метод полного сопротивления L – L: Rb1 35 °C= 0.091 mΩ/m при Inc методом полного сопротивления
- Питание
- распределительный щит масляный трансформатор
- Материал корпуса
- полиэфирная пленка
- Положение нейтрали
- справа
- Область применения
- транспортная секция
- Частота сети
- 50/60 Гц
- Шаг соединения
- 80-250 мм
- Материал
- алюминий
- Стандарты
- МЭК 61439-6 МЭК 61439-1
- Цвет
- белый (RAL 9001)
- [ui] номинальное напряжение изоляции
- 1000 В
- [ue] номинальное рабочее напряжение
- 1000 V
- Монтажная опора
- монтаж на панель
- Наименование продукта
- KT
- Серия SE
- Шинопроводы большой мощности
