3П3Т АВТОМ.ВЫКЛ. MIC. 1.3 M 500A NSX630F - LV432948

Артикул: LV432948
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Диапазон уставок защиты от короткого замыкания [isd]
9 регулируемых настроек
Исполнение монтажа
Стационарный
Вес нетто
6.2 кг
Степень ударостойкости ik
IK07 в соответствии с IEC 62262
Количество слотов
6 разъемы
Тип продукта
автоматический выключатель
Межполюсный шаг
45 мм
Уставка тока мгновенного срабатывания
6500 A
Краткое название устройства
NSX630F
Температура окружающей среды при хранении
-50-85 °C
Локальная индикация
Готов к использованию: flashing LED (зеленый)
[isd] уставки тока срабатывания при коротком замыкании
6500 A 6000 A 4500 A 5500 A 3500 A 2500 A 3000 A 4000 A 5000 A
Номинальный ток расцепителя
500-500 А в 65 °C
Тип уставки времени срабатывания защиты при коротком замыкании
фиксированный
Защитные функции блока управления
I
Технология расцепителя
электронный
Соответствие требованиям по изоляции
да в соответствии с EN/IEC 60947-2
Сертификаты
CCC EAC морское исполнение
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Электрическая износостойкость
2000 циклы в 690 В In 6000 циклы в 690 В In/2 4000 циклы в 440 V In 8000 циклы в 440 V In/2
Степень защиты ip
IP40 в соответствии с МЭК 60529
Рабочая температура окружающей среды
-25-70 °C
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Серия
ComPact NSX400...630 Compact
Диапазон уставок мгновенной защиты типа ii
фиксированный
Соединение с нижней стороны
передний
Присоединение с верхней стороны
передний
Наименование расцепителя
Micrologic 1.3 M
Описание защищенных полюсов
3t
Тип защиты
защита от короткого замыкания (электромагнитная)
Частота сети
50/60 Гц
Класс защиты от поражения электрическим током
класс II
[ue] номинальное рабочее напряжение
690 В переменный ток 50/60 Гц
[ics] номинальная рабочая отключающая способность
40 кА в 220/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА в 380/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 525 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Отключающая способность
40 кА Icu в 220/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА в 240 В переменный ток 50/60 Гц в соответствии с UL 508 25 кА Icu в 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА Icu в 380/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 660/690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА в 480 В переменный ток 50/60 Гц в соответствии с UL 508 20 кА в 600 В переменный ток 50/60 Гц в соответствии с UL 508 20 кА Icu в 525 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 F 36 кА 415 V переменный ток
Защита от замыкания на землю
Без
Механическая износостойкость
15000 циклы
Область применения
двигатель
[in] номинальный ток
500 А в 65 °C
Рабочая высота
0...2000 м без ухудшения рабочих характеристик 2000 m...5000 m с ухудшением рабочих характеристик
Категория применения
категория А
Тип сети
переменный ток
Тип управления
рычаг управления
Категория перенапряжения
Класс II
Относительная влажность
0-95 %
Описание полюсов
3P
Степень загрязнения
3 в соответствии с IEC 60664-1
Стандарты
EN/IEC 60947
Код совместимости
NSX630
[ui] номинальное напряжение изоляции
800 В переменный ток 50/60 Гц
Монтажная опора
задняя монтажная панель
Наименование продукта
Compact NSX
Серия SE
Compact NSX
Описание

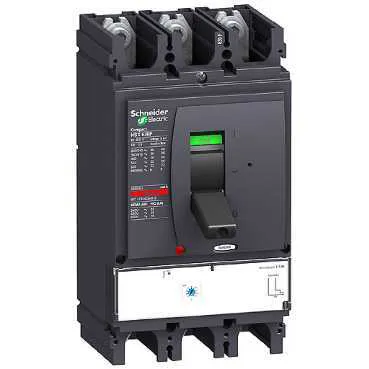

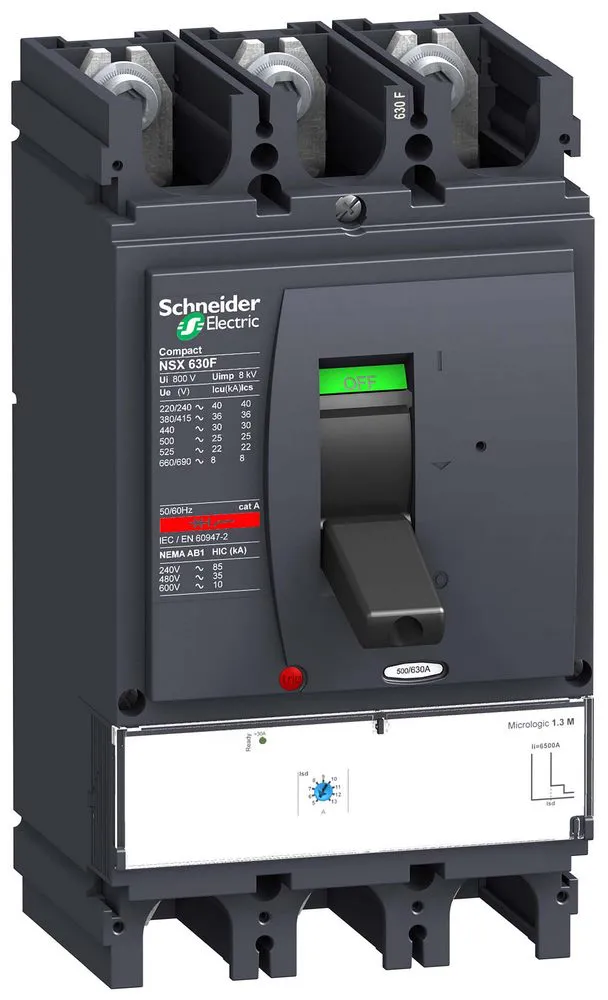

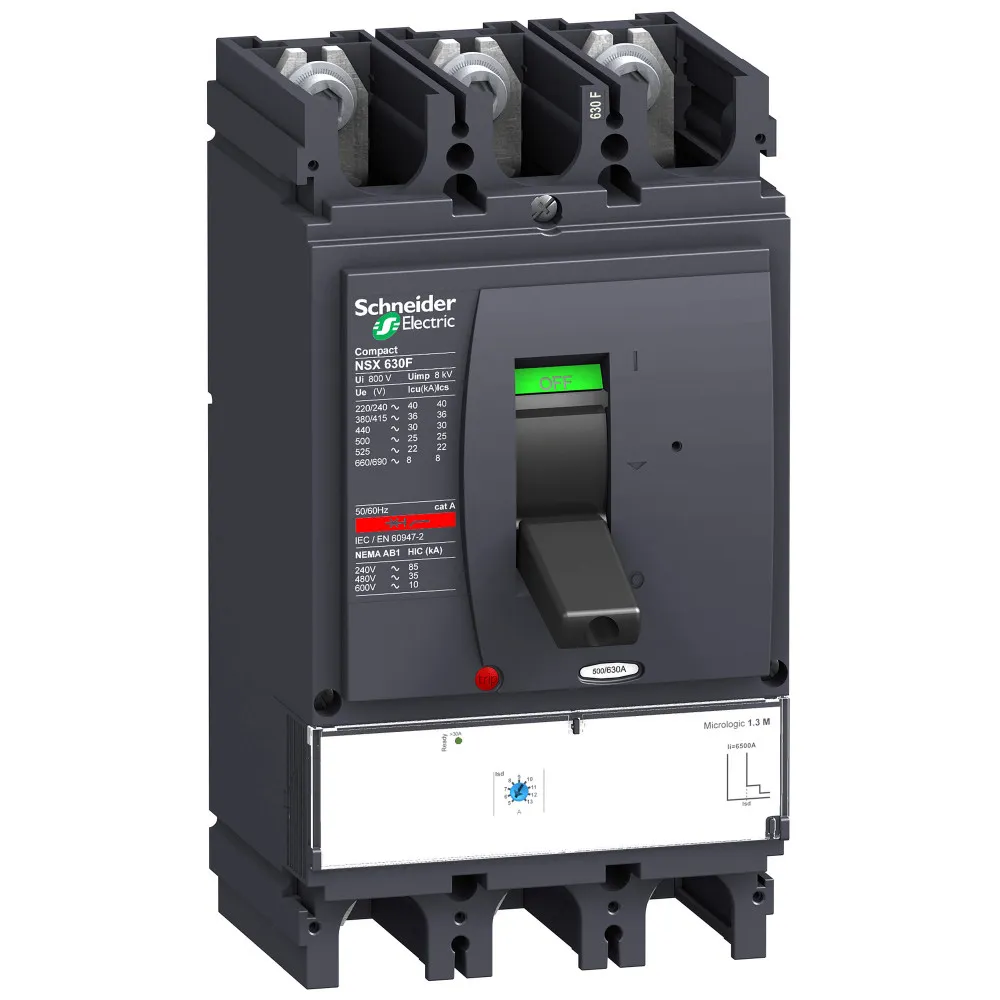

Автоматический выключатель Compact NSX630F Schneider Electric, 3P3d
- номинальный ток 500 А
- Icu = 36 кА 380/415 В
- Ics=100% Icu
- с электронным расцепителем Micrologic 1.3-M (защита электродвигателей I)
- ШхВхГ - 160x290x150 мм
- исполнение - стационарный
- монтаж - на DIN-рейке или плате.
Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство.
Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.
